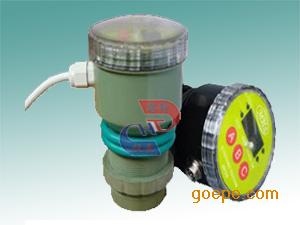

智能超声波物(液)位计

智能超声波物(液)位计http://www.lyhtyb.com

在实际应用中，很多界面无法接触，如:对测量设备产品有腐蚀（酸），对测量设备有污染（下水道），可在测量装置上产生粘附物的物质（粘合剂）等场合。     由于超声波物位测量技术基于非接触的超声波原理，所以它适用于那些无法用物理方式接触的液体及料位位置。     超声波液位计是测量一个超声波脉冲从发出到返回整个过程所需要的时间。超声波传感器垂直安装在料位表面，它向料面发出一个超声波脉冲，经过一段时间，超声波传感器接收到从料面反射回的信号，信号经过变送器电路的选择和处理，根据超声波发出和接收的时间差，计算出料面到传感器的距离。QUEST+软件提供了先进的适应过程的数字信号处理技术ECHO，此技术给出精确的信号，变送器克服噪声，灰尘，泡沫等不利因素，以及不规则表面信息的干扰，用于测量粉尘和固体表面高度 。

 智能超声波物(液)位计是优秀的物位测量工具。物位产品广泛用于罐体，水池，水库的料位和体积测量，也可用于开渠的流量测量。    在实际应用中，很多界面无法接触，如:对测量设备产品有腐蚀（酸），对测量设备有污染（下水道），可在测量装置上产生粘附物的物质（粘合剂）等场合。    由于超声波物位测量技术基于非接触的超声波原理，所以它适用于那些无法用物理方式接触的液体及料位位置。    超声波液位计是测量一个超声波脉冲从发出到返回整个过程所需要的时间。超声波传感器垂直安装在料位表面，它向料面发出一个超声波脉冲，经过一段时间，超声波传感器接收到从料面反射回的信号，信号经过变送器电路的选择和处理，根据超声波发出和接收的时间差，计算出料面到传感器的距离。QUEST+软件提供了先进的适应过程的数字信号处理技术ECHO，此技术给出精确的信号，变送器克服噪声，灰尘，泡沫等不利因素，以及不规则表面信息的干扰，用于测量粉尘和固体表面高度

一、 工作原理
超声波物位计工作时，高频脉冲声波由换能器（探头）发出。遇被测物体（物料）表面被反射折回，部分反射回波被同一换能器接收，转换成电信号。脉冲发送和接收之间的时间〔声波的传输时间)与换能器到物体表面的距离成正比。声波传输距离s与声速c和传输时间t之间的关系可用公式表示：s=c＊t/2
例如:声速为c=344.1 m/s（在20℃.标准大气压下）传输时间50ms即可计算出传输距离17.2M,测定距离8.6m
二、 产品特点
• 具有强劲发射功率的换能器，表面可自清洁，利用更新的换能器结构和制造工艺，显著提高了换能器的工作性能；
• 微处理器程序控制、智能信号处理技术，可实现多种典型工况软件处理模式，使物位计能适应固体、液体、粉尘等复杂工况；
• 红外线遥控编程调节，操作简单可靠，并带有液晶现场显示；
• 一体化设计.外型小巧美现，安装方便；分体型设计功率更大；
• 新技术、新材料的应用，造就了更具可靠性和经济性的高技术产品
• *型式：本质安全型（Ex IA ⅡBT5）
